Коробочка для пакетиков чая

Коробочка для пакетиков чая

Скачать макет «Коробочка для пакетиков чая»

ZIP
коробочка для чая.zip
Скачать 30 KB
Файлов1
Размер30 KB
Добавлен

Внутри архива — файлы для резки. Архив открывается 7-Zip или встроенным архиватором системы. Чем открыть CDR

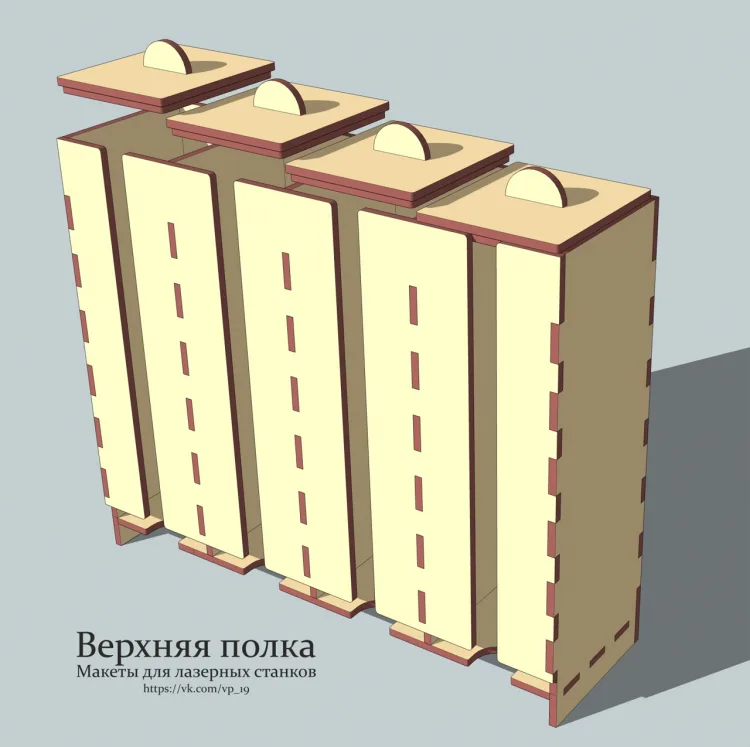

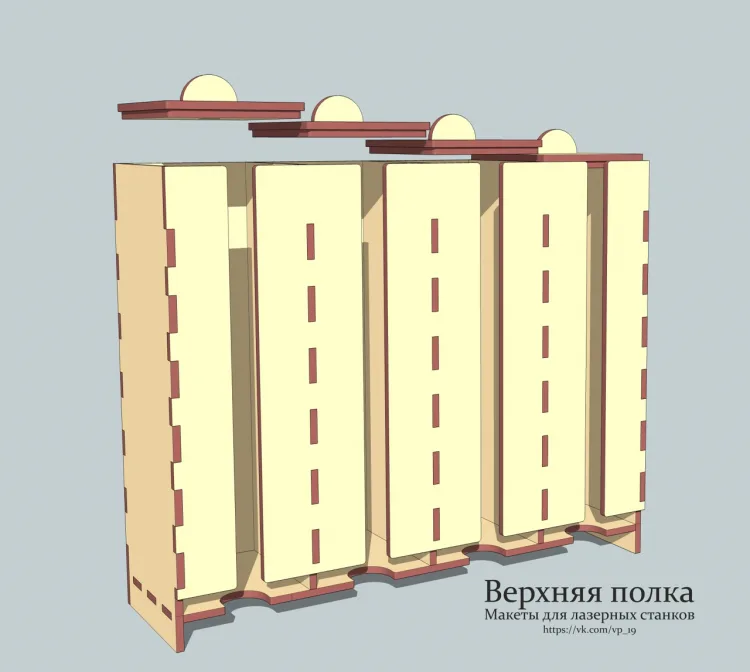

Коробочка для пакетиков чая — это макет для лазерной резки и ЧПУ-фрезеровки, подготовленный под толщину материала 4 мм. Габаритные размеры изделия составляют 300 х 266 х 88 мм (ширина х высота х глубина). На изображении показана сборка в светлых тонах: вертикальные отсеки с прорезями, соединительные пазы и верхние крышки с полукруглыми выступами.

Что в файлах

  • коробочка для чая.zip (30 КБ) — архив с векторными файлами в форматах DXF, CDR и SVG.

Что понадобится для сборки

Обычно такой макет рассчитан на фанеру 4 мм — под эту толщину подогнаны пазы, поэтому при замене материала лучше проверить плотность соединения на тестовом образце. Перед резкой удобно убедиться, что масштаб чертежа не изменился при открытии файла: сравните габариты контура с указанными размерами. Сборку проще начинать с вертикальных отсеков и соединительных пазов, а верхние крышки с полукруглыми выступами ставить в последнюю очередь. Для аккуратной кромки после резки рекомендуется слегка зачистить торцы наждачной бумагой.

Готовое изделие подойдёт для хранения и сортировки чайных пакетиков дома, в офисе или в качестве небольшого практичного подарка.
