Коробка органайзер

Коробка органайзер

Скачать макет «Коробка органайзер»

ZIP
коробка органайзер.zip
Скачать 128 KB
Файлов1
Размер128 KB
Добавлен

Внутри архива — файлы для резки. Архив открывается 7-Zip или встроенным архиватором системы. Чем открыть CDR

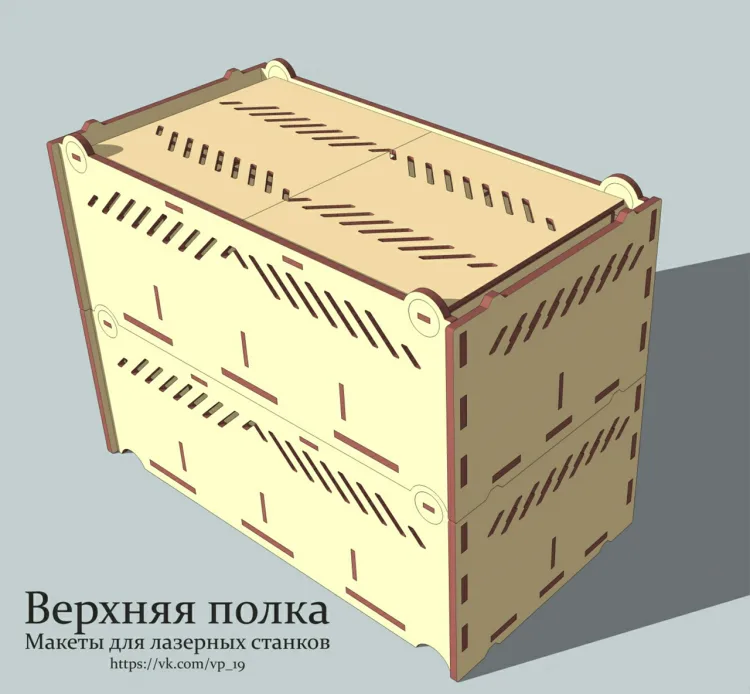

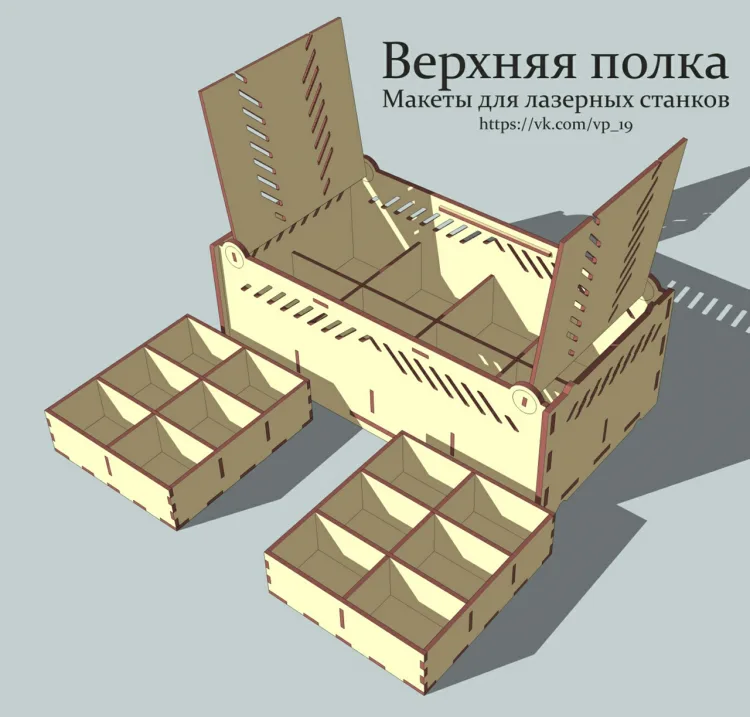

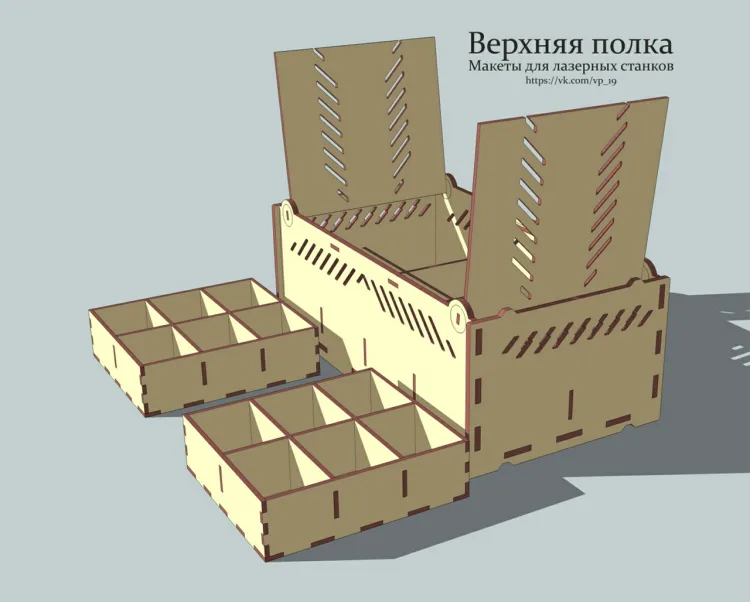

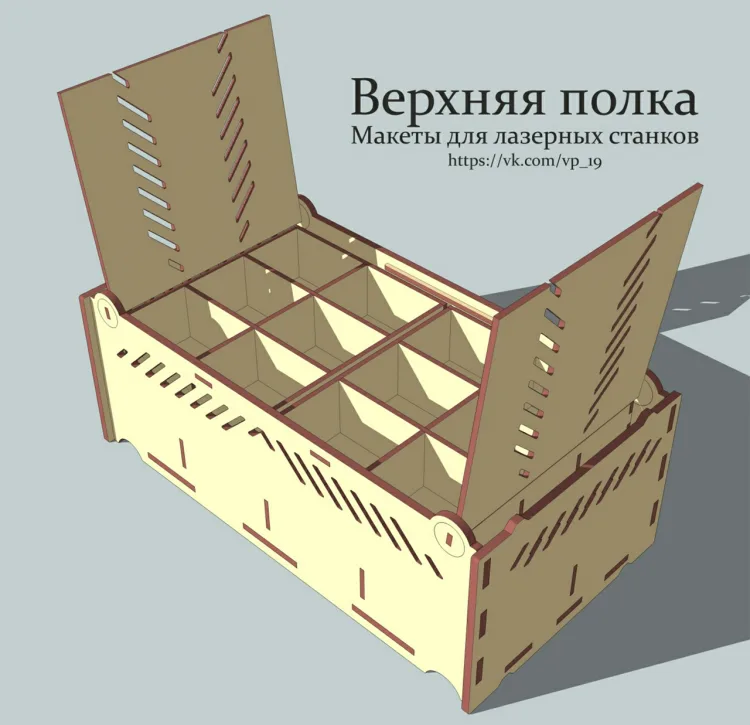

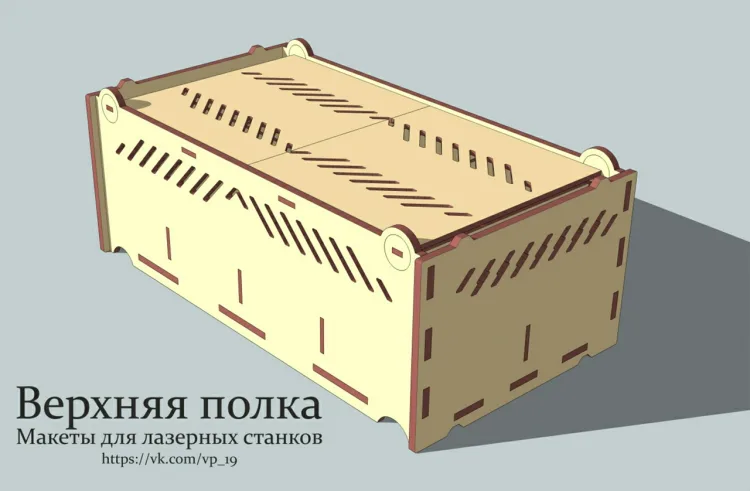

Коробка органайзер — это макет для лазерной резки и ЧПУ-фрезеровки, подготовленный под толщину материала 6+4 мм, где 6 мм отведено под корпус. Габаритные размеры изделия составляют 412 х 224 х 155 мм. Внутри предусмотрены нижние отсеки 96 х 98 х 65 мм и вынимаемые ящики с отсеками 81 х 58 х 51 мм.

Что в файлах

  • коробка органайзер.zip — архив, 128 КБ

В подписи к макету указаны толщина материала 6+4 мм (6 мм — корпус) и все внутренние размеры отсеков, что удобно для проверки при подготовке к резке.

Как вырезать и собрать

Обычно для таких коробок берут фанеру или МДФ указанной толщины: пазы должны точно соответствовать материалу, иначе соединения будут болтаться или не сойдутся. Перед резкой лучше проверить масштаб файла и убедиться, что все контуры замкнуты, а размеры на экране совпадают с заявленными 412 х 224 х 155 мм. Сборку удобно начинать с корпуса, затем вставлять перегородки нижних отсеков и только после этого собирать вынимаемые ящики. Декоративные прорези и круглые ручки на боковинах стоит вырезать в последнюю очередь, чтобы не мешали при подгонке деталей.

Готовая коробка органайзер подойдёт для хранения мелочей на рабочем столе, в мастерской или как практичный подарок.
