Транспортир 360

Транспортир 360

Скачать макет «Транспортир 360»

DXF
DXF
yonrep7r.dxf
Скачать 259 KB
Файлов1
Размер259 KB
Добавлен

DXF открывают LightBurn, RDWorks, AutoCAD, КОМПАС и Inkscape. Единицы — миллиметры, масштаб 1:1.

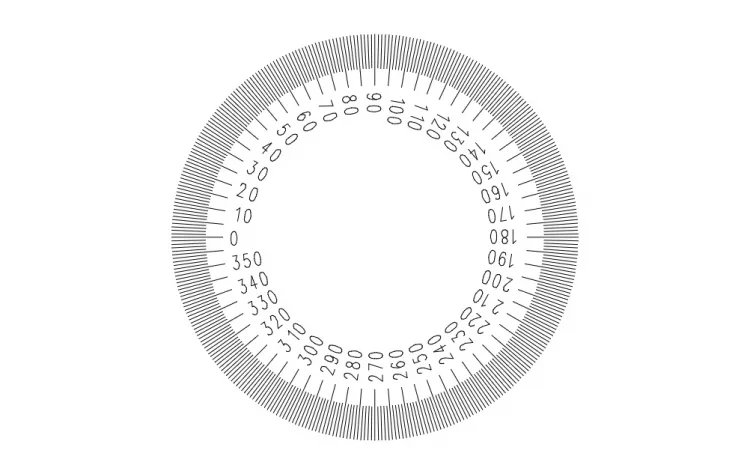

Транспортир 360 — это круговой измерительный шаблон, выполненный в виде макета для лазерной резки и ЧПУ-фрезеровки. На чертеже изображено кольцо с радиальными рисками и числовой разметкой от 0 до 360 градусов. Файл подходит для изготовления плоской детали на станке.

Что в файлах

  • yonrep7r.dxf — векторный файл DXF, 259 КБ; открывается в большинстве программ для лазерной резки и ЧПУ.

Как вырезать

Обычно такой шаблон удобно делать из фанеры, МДФ или акрила — материал выбирают под задачу и толщину станка. Перед резкой лучше проверить масштаб чертежа: единицы измерения и размеры контура должны совпадать с задуманными. Если в макете предусмотрены пазы или отверстия, сначала стоит сверить их с толщиной выбранного материала. Резать рекомендуется в том порядке, который соответствует вашей конструкции, чтобы детали не смещались на столе.

Готовый транспортир подойдёт для мастерской, учебных занятий, чертёжных работ или как практичный подарок тому, кто работает руками.
