Печка разборная от нашего подписчика Дмитрия Овчинникова

Печка разборная от нашего подписчика Дмитрия Овчинникова

Скачать макеты «Печка разборная от нашего подписчика Дмитрия Овчинникова»

DXF
DXF
Stenka_opornaya_3sht_proba_klin (1).dxf
Скачать 211 KB
DXF
Stenka_nesuschaya_2_sht.dxf
Скачать 215 KB
DXF
Stenka_litsevaya_1sht.dxf
Скачать 197 KB
Ещё 2 файла
DXF
Dno_sht.dxf
Скачать 201 KB
DXF
Dno_prokhod_sht.dxf
Скачать 196 KB
Файлов5
Размер1020 KB
Добавлен

DXF открывают LightBurn, RDWorks, AutoCAD, КОМПАС и Inkscape. Единицы — миллиметры, масштаб 1:1.

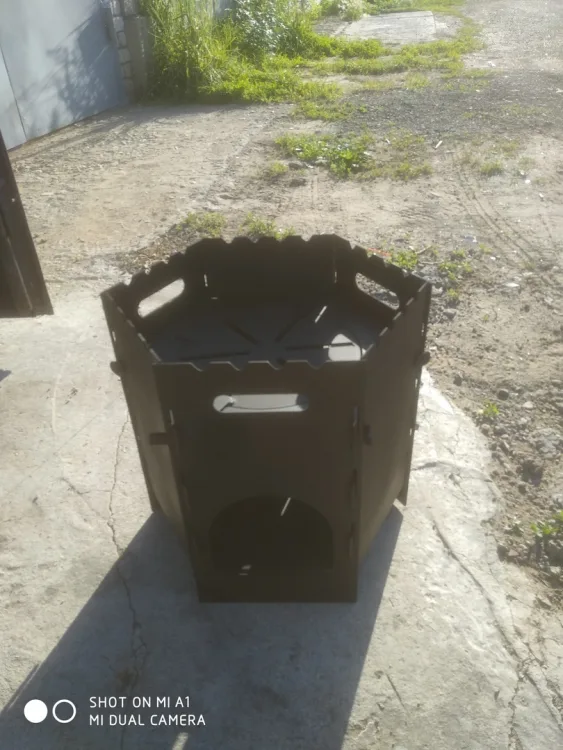

Печка разборная — макет для лазерной резки, который прислал наш подписчик Дмитрий Овчинников. На изображении видна тёмная металлическая конструкция с ручками для переноски, дверцей и декоративным верхним краем. Изделие собирается из плоских деталей, поэтому его удобно изготавливать на станках лазерной резки.

Что в файлах

  • Stenka_opornaya_3sht_proba_klin (1).dxf — векторный файл DXF, 211 КБ
  • Stenka_nesuschaya_2_sht.dxf — векторный файл DXF, 215 КБ
  • Stenka_litsevaya_1sht.dxf — векторный файл DXF, 197 КБ
  • Dno_sht.dxf — векторный файл DXF, 201 КБ
  • Dno_prokhod_sht.dxf — векторный файл DXF, 196 КБ

Что понадобится для резки и сборки

Обычно такие детали вырезают из листового металла подходящей толщины, чтобы пазы и соединения садились плотно, без люфта. Перед резкой лучше проверить масштаб чертежа: размеры в файле должны совпадать с ожидаемыми, иначе пазы не сойдутся. Удобно сначала вырезать пробную деталь или собрать конструкцию без крепления, чтобы оценить посадку. Собирать разборную печку логично снизу вверх — от дна и опорных стенок к несущим и лицевым элементам.

Готовое изделие подойдёт для похода, дачи или мастерской, а также станет практичным подарком для тех, кто любит вещи, сделанные своими руками.
