Коптилка

Коптилка

Скачать макеты «Коптилка»

DXF
DXF
Detali_koptilki.dxf
Скачать 525 KB
PDF
Koptilka_600x300H400d.pdf
Скачать 51 KB
Файлов2
Размер576 KB
Добавлен

DXF открывают LightBurn, RDWorks, AutoCAD, КОМПАС и Inkscape. Единицы — миллиметры, масштаб 1:1.

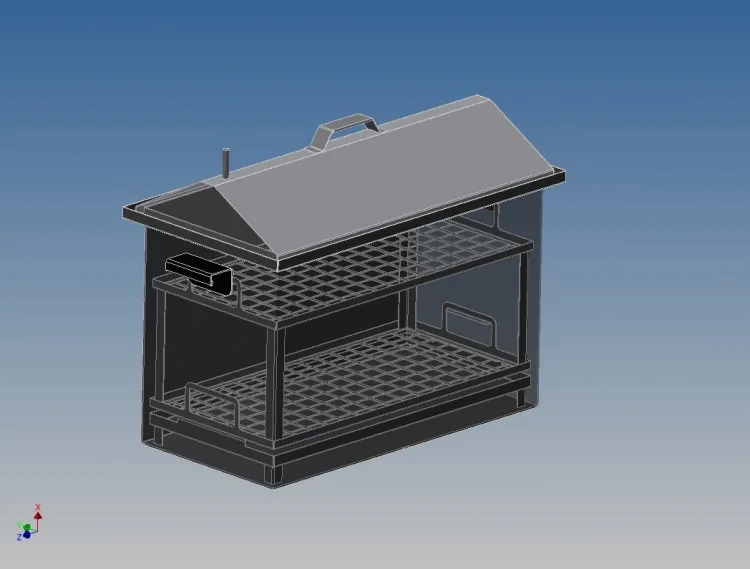

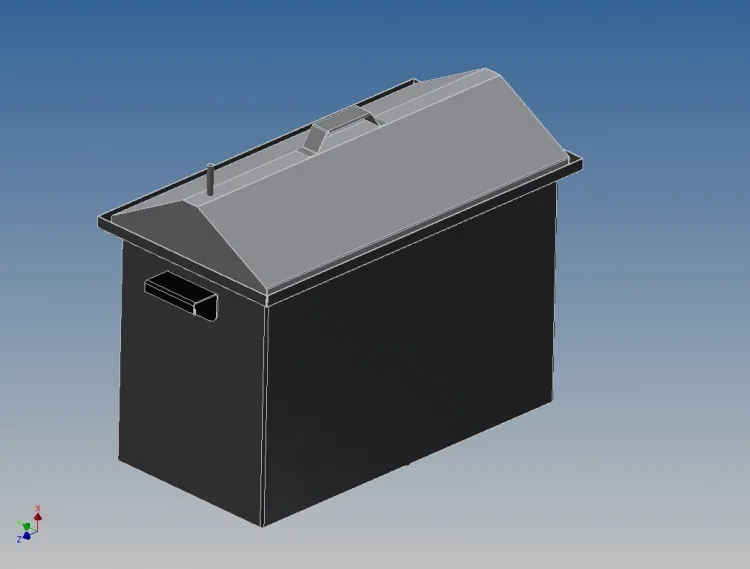

Коптилка — это макет для лазерной резки и ЧПУ-фрезеровки, представленный в формате PDF. На изображении показан объемный чертеж корпуса с двускатной крышей, ручкой для переноски, двумя перфорированными решетками и боковым вырезом. Такой макет подходит для изготовления деталей станками и последующей сборки изделия.

Что в файлах

  • Detali_koptilki.dxf — векторный файл DXF, 525 КБ, открывается в большинстве программ для лазера.
  • Koptilka_600x300H400d.pdf — файл PDF, 51 КБ.

Как вырезать и собрать

Обычно для таких корпусов берут фанеру или МДФ толщиной 3–6 мм — пазы в макете удобно подгонять под фактическую толщину материала, поэтому перед резкой лучше сверить её с размерами на чертеже. Перед запуском станка проверьте масштаб: размеры в имени PDF (600×300, высота 400) стоит сопоставить с габаритами деталей в DXF. Собирать удобно от днища и боковин к крыше, а перфорированные решетки и ручку ставить после того, как корпус держит форму.

Готовое изделие подойдёт для дачи, пикника или как подарок любителю копчёностей.
