Колонка «Opti17»

Колонка «Opti17»

Скачать макеты «Колонка «Opti17»»

DXF
PNG
Скачать 10 KB
DXF
opti-sg.dxf
Скачать 621 KB
Файлов2
Размер631 KB
Добавлен

DXF открывают LightBurn, RDWorks, AutoCAD, КОМПАС и Inkscape. Единицы — миллиметры, масштаб 1:1.

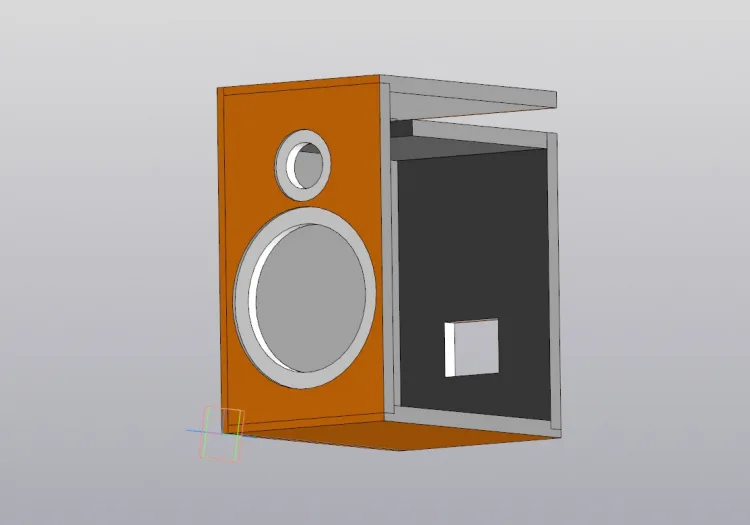

Колонка «Opti17» — это векторный макет для изготовления акустического корпуса. На изображении показана объёмная модель в оранжевом цвете с двумя круглыми отверстиями под динамики на лицевой панели и тёмной внутренней частью с прямоугольным вырезом. Чертежи рассчитаны на материал МДФ толщиной 16 мм.

Что в файлах

  • чертеж.png — растровое изображение, 10 КБ;
  • opti-sg.dxf — векторный файл DXF, 621 КБ; открывается в большинстве программ для лазерной резки и ЧПУ.

Векторный чертёж подходит для лазерной резки, ЧПУ-фрезеровки и ручной резки. Материал изготовления — МДФ 16 мм.

Как вырезать и собрать

Перед резкой обязательно проверьте масштаб: импортируйте DXF в программу станка и сверьте габариты деталей с ожидаемыми — единицы измерения при импорте иногда сбиваются. Пазы обычно удобно рассчитывать под фактическую толщину листа: у МДФ она может немного отличаться от номинала, поэтому лучше замерить материал штангенциркулем. Сначала вырежьте одну тестовую деталь с пазом и проверьте посадку, и только потом запускайте весь лист. Сборку удобно вести от лицевой панели, последовательно соединяя стенки и фиксируя соединения клеем.

Готовый корпус подойдёт для домашней акустики, мастерской или в качестве подарка тому, кто увлекается звуком и деревообработкой.
