Катушки бобины для намотки чего-либо

Катушки бобины для намотки чего-либо

Скачать макеты «Катушки бобины для намотки чего-либо»

Файлов2
Размер230 KB
Добавлен

Нет CorelDRAW? Как открыть CDR бесплатно и перевести в DXF.

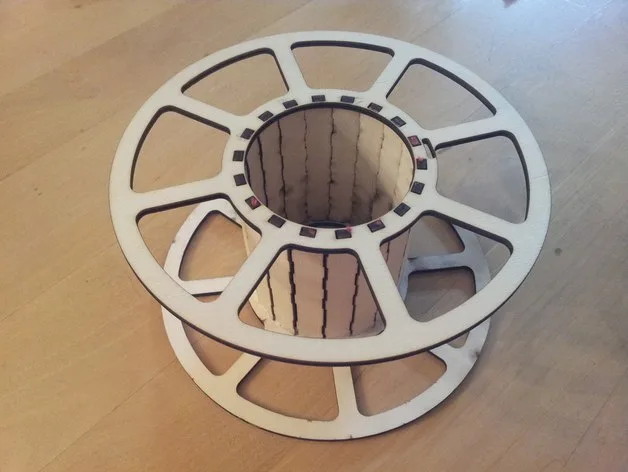

Сборная катушка-бобина для намотки различных материалов — это круглая конструкция из двух дисков с радиальными прорезями и центральным цилиндрическим сердечником. Макет подходит для лазерной резки и ЧПУ-фрезеровки, поэтому изделие можно изготовить на станке. Готовая бобина пригодится для аккуратного хранения и намотки самых разных материалов.

Что в файлах

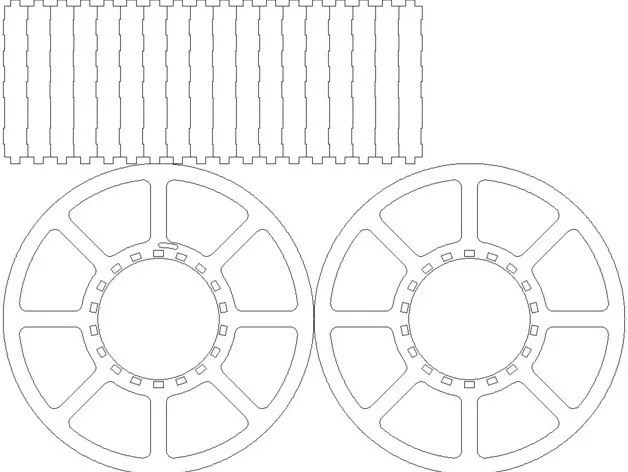

  • rolle.cdr — векторный файл CDR (82 КБ), открывается в CorelDRAW.
  • rolle.dxf — векторный файл DXF (148 КБ), подходит для большинства программ для лазера и ЧПУ.

Как вырезать и собрать

Обычно для таких изделий берут фанеру, МДФ или акрил — толщину удобно подбирать под пазы, чтобы диски и сердечник садились плотно, без люфта. Перед резкой лучше проверить масштаб: убедитесь, что размеры контуров на экране совпадают с ожидаемыми, иначе пазы могут не сойтись. Сборку удобно вести от сердечника: сначала соедините его с одним диском, затем наденьте второй и проверьте, свободно ли вращается бобина. Если материал тонкий, стоит заранее продумать, чем зафиксировать соединение — клеем или плотной посадкой.

Готовая бобина подойдёт для хранения лент, шнуров и ниток, а также станет практичным подарком для того, кто любит рукоделие или порядок в мастерской.
