Еще одна Щепочница

Еще одна Щепочница

Скачать макет «Еще одна Щепочница»

DXF
DXF
schepochnitsa S2mm.dxf
Скачать 443 KB
Файлов1
Размер443 KB
Добавлен

DXF открывают LightBurn, RDWorks, AutoCAD, КОМПАС и Inkscape. Единицы — миллиметры, масштаб 1:1.

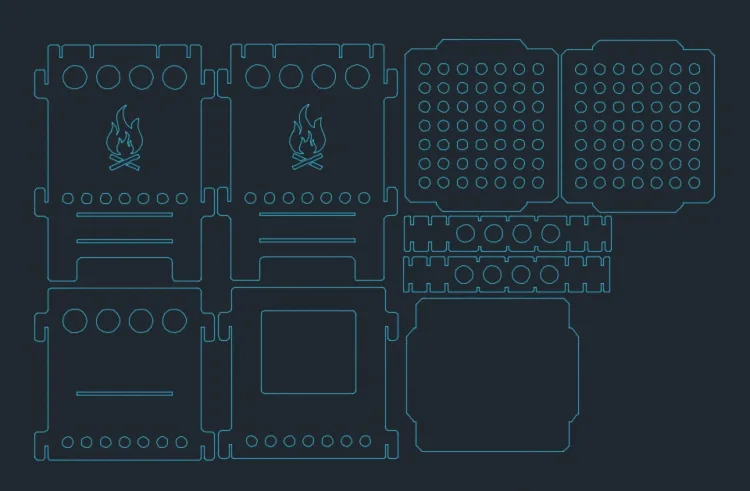

Щепочница — это макет для лазерной резки в формате DXF, который прислал подписчик Анатолий Чугуевский. На изображении видны контуры деталей корпуса: боковые стенки с круглыми отверстиями, решётчатые панели с сеткой отверстий, стенка с гравировкой в виде костра и фигурные соединительные элементы. Подходит для изготовления изделия на станке лазерной резки.

Что в файлах

  • schepochnitsa S2mm.dxf (443 КБ) — векторный файл DXF, открывается в большинстве программ для лазерной резки.

Как вырезать и собрать

Обычно такие детали режут из фанеры или МДФ подходящей толщины — пазы лучше сверить с фактической толщиной материала, чтобы соединения садились плотно. Перед резкой удобно проверить масштаб: размеры контуров на экране должны совпадать с ожидаемыми габаритами изделия. Собирать лучше по порядку — сначала корпус из боковых стенок, затем решётчатые панели и фигурные соединители, а гравировку с костром разместить на лицевой стенке.

Готовое изделие подойдёт как практичный предмет для дачи или загородного дома, а также как подарок любителям отдыха у костра.
